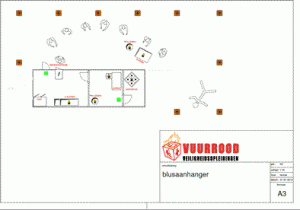

plattegrojn-aanhanger-groot

Digitaal tekenwerk voor allerlei doeleinden:

Tekeningen zijn niet alleen tijdens de bouw een heel belangrijk communicatiemiddel. Ook in de veiligheid spelen tekeningen een heel
belangrijke rol. Vuurrood richt zich met het tekenwerk specifiek op deze veiligheid.

Voor het tekenwerk maakt Vuurrood gebruik van het tekenprogramma AutoCad.

Uitwisseling van tekeningen met leveranciers/opdrachtgevers (revisies) vindt meestal plaats in dwg (AutoCad) formaat of voor de ontruimingsplattegronden in een mooi lijstje voor verschillende locaties in uw onderneming.



Basisplattegronden
Om informatie vast te leggen zijn actuele plattegrondtekeningen een belangrijke basis. Per situatie wordt bekeken wat de meest effectieve manier is om een actuele tekening te maken. Soms zijn recente AutoCad bestanden beschikbaar, in andere gevallen alleen hardcopy’s. Wanneer er helemaal geen tekeningen beschikbaar zijn, wordt de situatie ingemeten.

Afhankelijk van het belang dat een opdrachtgever aan de tekeningen hecht, worden globale lijntekeningen of bouwkundige tekeningen gemaakt. Bouwkundige tekeningen zijn nauwkeuriger en meer gedetailleerd. Op bouwkundige tekeningen wordt bijvoorbeeld ook de draairichting van deuren aangegeven. Vuurrood voorziet iedere ruimte van de basisplattegronden altijd van een uniek en logisch ruimtenummer.

 Basisplattegronden worden in de praktijk gebruikt voor diverse toepassingen. Alle specifieke informatie die aan de basistekening wordt toegevoegd wordt in een aparte laag getekend.

Hierop zijn verschillende mogelijkheden:

vuur container plattegrond

– Gebruiksvergunning

– Ontruimingsplattegronden

– Verbouwingsplannen

– Inrichtingstekeningen

– Ruimtebeheer

– Elektra (groepenverklaring)

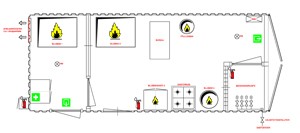

Voorbeeld plattegrond Vuurrood Vuur Container

Gebruiksvergunning
Ter ondersteuning van de aanvraag gebruiksvergunning wordt op de basisplattegronden per ruimte de gebruiksfunctie en alle relevante veiligheidsvoorzieningen toegevoegd. Toegevoegd wordt o.a.: brandmeldcentrale, brandslanghaspels, handblusmiddelen, rookmelders, handmelders, bouwkundige compartimentering, kleefmagneten, vluchtwegaanduiding en noodverlichting.

Ontruimingsplattegronden (verschillende locaties in pand)
Voor de ontruimingsplattegronden worden de basisplattegronden conform de NEN 1414 aangevuld met een tekening van de situatie met verzamelplaats, de vluchtwegen en symbolen voor vluchtwegaanduiding, en blusmiddelen en handmelders. Van iedere ontruimingsplattegrond wordt een aparte projectiegemaakt met daarop alleen de voor die situatie noodzakelijke gegevens.

Verbouwingsplannen
Kleinere verbouwingsplannen kunnen eenvoudig op de basisplattegronden worden gevisualiseerd. Door verbouwingsplannen eenvoudig te visualiseren worden misverstanden bij gebruikers en bij leveranciers voorkomen.

Inrichtingstekeningen
Voor inrichtingstekeningen wordt het bestaande of het meubilair aan de basisplattegronden toegevoegd. Inrichtingstekeningen en bijvoorbeeld kamerplattegronden worden toegepast bij o.a.: verhuizingen, herindeling van werkplekken en nieuwe inrichtingsconcepten.



Ruimtebeheer
Voor ruimtebeheer wordt per ruimte het NVO en per verdieping het BVO (conform de NEN 2580) aan de basisplattegrond toegevoegd. Door een export naar Excel worden tabellen gemaakt. Indien gewenst kan iedere gebruiker (organisatie /afdeling) als tekst of in kleur aan de tekeningen worden toegevoegd.

Elektra (groepenverklaring)
Voor de groepenverklaring worden de basisplattegronden uitgebreid met een weergave van alle wandcontactdozen, schakelmateriaal, verdeelinrichtingen en verlichtingsarmaturen. Per element wordt aangegeven met welke groep/verdeelkast dit element wordt geschakeld.
